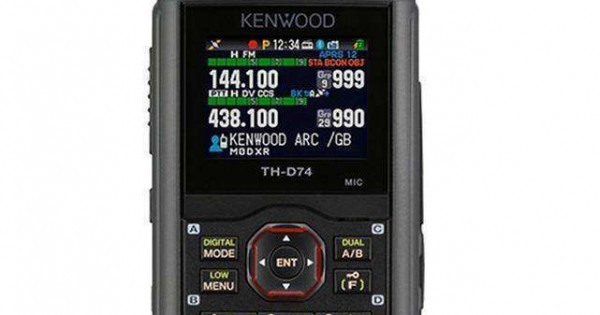

KENWOOD – TH-D74E – RICETRASMETTITORE BIBANDA VHF/UHF (144 / 430 MHz) CON PROTOCOLLO APRS, GPS INCORPORATO, MODO DIGITALE D-STAR USATO POCHISSIMO PARI AL NUOVO

Kenwood è orgogliosa nel presentare il nuovo ricetrasmettitore Bibanda ad uso amatoriale in grado di operare sia in modalità Analogica che Digitale ed equipaggiato con esclusive funzioni compatibili con lo standard D-STAR, APRS/Packet/GPS. Il generoso display TFT trans-riflessivo offre una eccellente visibilità anche in condizioni di forte luce ambientale. Il GPS entro contenuto, il modulo Bluetooth, la presa Micro USB e l’alloggiamento per una scheda microSD/SDHC contribuiscono a rendere unico nel suo genere questo nuovo prodotto di casa Kenwood che eredita tutte le migliori caratteristiche dei modelli precedenti TH-F7E e TH-D72E.





APRS

Totalmente compatibile con protocollo APRS, il nuovo TH-D74E permette la trasmissione e la ricezione contemporanea in tempo reale della propria posizione tramite l’invio dati in modalità Packet unitamente a informazioni e messaggi sulla velocità, coordinate, callsign e icone WP.

• Informazioni di posizione, meteo delle stazioni ricevute.
• Lista delle stazioni.
• Funzioni di invio e ricezione messaggi.
• Funzione QSY.
• TNC con modalità KISS mode.
• Menù di setup APRS.



Digitale

Compatibile con modalità di trasmissione FDMA di tipo D-STAR, in grado di supportare entrambe le modalità Voce e Dati. In modalità Voce è possibile effettuare comunicazioni locali o internazionali sia Simplex che tramite ripetitore interconnesso alla rete mondiale D-Star.

• Compatibile con protocollo D-STAR, come previsto da JARL
• Modalità “DV fast data mode”
• Operazioni semplificate in modalità DR (D-STAR via RPT)
• Funzioni interamente gestite da menù dedicato D-STAR
• Aggiornamento semplificato della lista dei ripetitori.
• Audio superlativo anche in modalità Digitale



Funzioni dedicate al miglioramento della qualità audio per una esperienza d’ascolto senza confronti

• Ricezione a larga banda e in modalità multi modo.
• Filtro IF entro contenuto per una ricezione in HF senza confronti.
• Uscita IF dedicate.
• DSP voce di elevate potenza e qualità



La perfetta combinazione tra visibilità, durata e facilità di utilizzo

• Operatività migliorata grazie all’ampio display e alla semplice interfaccia utente.
• Certificato secondo standards IP54/55.
• Menù di gestione di semplice e veloce comprensione.

Altre funzioni

• GPS entrocontenuto.
• Interfaccia utente semplificata.
• Software dedicato per una gestione dei parametri e delle memorie tramite PC.



Funzioni generali

• Operatività multi banda : Banda A (Main) trasmissione 144/430 MHz, Banda B (Sub Band) da 0.1 to 524 MHz
• Ricezione contemporanea su due bande : (VxV, UxU, e VxU)
• Modalità SSB/CW: a zero semplificato con passo fine e variabile a 20, 100, 500 e 1000 Hz.
• Equipaggiato con antenna interna in ferrite per una eccellente ricezione in onde medie e corte (bande basse in HF).
• Uscita IF a 12 kHz IF in Banda B.

• Operatività a protocollo doppio per comunicazioni simultanee sia in APRS che D-STAR.
• Modalità D-STAR: DV (digital voice) e DV-Fast Data Transmission
• Modalità D-STAR Simplex, Multiplex, Zone, e Gateway.
• Modalità D-STAR Repeater : Station call (incluso CQ) tramite la selezione di un ripetitore dalla lista Repeaters scaricabile dal sito web D-STAR, funzione di risposta automatica e menù operativo facile ed intuitivo.

• Funzioni dedicate APRS: equipaggiato di serie con modalità KISS che evita l’utilizzo di PC o GPS esterni. Trasmissione Packet tramite PCvia presa USB o connessione Bluetooth.
• Modalità APRS per l’invio e la ricezione di un elevato numero di informazioni come posizione/direzione, lista stazioni, info meteo,funzione QSY, Smart Beaconing, APRS lock.
• Guida menù vocale in lingua Inglese.
• Micro-USB (Seriale, Memoria di massa, USB Audio) che permette la decodifica esterna tramite PC e software via cavo USB.
• Micro SD/SDHC in grado di supportare schede SD da 2 GB e microSD fino a un massimo di 32 GB.
• GPS di serie (Auto Clock Setting) ad elevate sensibilità che permette la ricezione del segnale anche dall’interno della vettura.
• Bluetooth con protocollo (SPP, HSP).
• Funzioni di decodifica esterna (PC Decode 12kHz IF output, BW: 15kHz).
• Display Trans-Riflessivo TFT a colori da 1.74″ (240 x 180 pixel) per una lettura senza compromessi anche in presenza di luce intensa.
• Sfondo selezionabile : Bianco o Nero.
• Ampio set di caratteri inclusi ASCII, Europei, Katakana e Kanji.
• Command control Protocol (ARFC, PC, Smartphone).
• Registrazione vocale (su memoria microSD).
• DSP a 32-bit per una perfetta equalizzazione del segnale audio sia in TX che RX. Filtro DSP IF per una eccellente ricezione in modalità SSB, CW.
• Funzione TSV per l’import ed export delle liste Ripetitori/Liste Call Sign.
• Funzione di memorizzazione dati di posizione GPS su scheda microSD.
• Potenza di trasmissione selezionabile su 4 livelli : (5/2/0.5/0.05 W).

• Certificato IP 54/55.
• Software di gestione scaricabili gratuitamente: MCP-D74 MemoryChannel Program MCP-D74, ARFC-D74L



Fornito con:

Antenna Si, , Ferrite Bar Antenna suitable for receiving mid- and low-HF bands

Batteria Si, , KNB-75L – Li-ion battery (1800 mAh)

Aggancio Clip cintura Si

Caricatore Si, Fornito con prese UE (2-pin) con cavi di rete

Manuale di istruzioni Si, , Printed “Basic operations” manual in English, German, French, Italian, Spanish & Dutch

Set viti di fissaggio Si, , for belt clip

Cavo USB Si, , USB-A to Micro-USB-A cable

Caratteristiche Generali Radio Amatori

Funzione Tone Burst 1750 Hz Si

8.33KHz spaziatura di Air Band Si

Display LCD Alfanumerico Si

Presa Antenna SMA

Funzioni APRS (via built-in TNC) Si

Auto Power Off Si

Ripetitore automatico Offset (VHF) Si

Costruito nel pacchetto-TNC 1200/9600 bps Si, , KISS TNC

Built-in GPS Si

Built-in microSD/SDHC Si

Built-in micro-USB Si, , USB Serial, USB Audio Output, Mass Storage

Built-in Bluetooth Si, , HSP, SPP

Clock Si, , Time/Date Function

CTCSS Encoder/Decoder Si, , Choice of 50 tones

CW Band Width Si

CW Pitch Frequency Si

CW Reverse Si

D-STAR Si

DCS Encoder/Decoder Si, , Choice of 104 digital tones

Detect Signal Output Si

Frequenza di ingresso diretta Si

Memorie DTMF Si, , 10 channels, 16 digits

Doppia Ricezione Si, VHFxUHF, VHFxVHF o UHFxUHF

ECHOLINK memoria canali selezionati Si

Aggiornabile via porta USB Firmware Si

FM Radio Si

Pannello frontale della tastiera Si

Altoparlante frontale di alta qualità Si

IF 12 kHZ Output Si, , to USB Audio, 2-pin Jack

Tasto Beep On/Off Si

Blocco tasti Si

LCD Background Color Si, , B/W

Canale di Memoria Lock-out Si

Canali di Memoria con Alpha-tagging 1000 Canali di Memoria

Funzione Shift Memoria Si

Menu per Set-Up individuale Si

Meter Type Si, , 3 types

Funzione Monitor Si

Funzioni di scansione multipla Si

Joystick Multi-scorrimento Si

Packet Operation – AX25 e KISS Mode Si, , KISS mode only

Memorie Programmabili su PC Si

Programma Controllo Radio via PC (Opzionale) Si

Messaggio di benvenuto durante l’accensione Si

Programmazione Tasti Funzione Si, , 2 keys (PF1, PF2)

QSO Log Si

RX Audio Equalizer Si, , 5 bands

Ripetitore Offsets Selezionabile Si

Squelch separato per Banda A e B Si

SSB/CW/AM Reception Si

SSB Hi-cut Filter Si

AM Hi-cut Filter Si

Frequenze RX simultanee Si

T.O.T – Temporizzatore di timeout Si

TX Audio Equalizer Si, , 4 bands

TX/RX Audio Recording Si, , microSD/SDHC

Porta USB Si, , built-in Micro-USB Port

VOX Si

Voice Message Memory Si

Guida vocale Si

Selezione Deviazione Largo/Stretto Si

Wide Band Reception Si

Specifiche Portatili AMR

RF Output Power – 13.8 V Si

Potenza RF di Uscita -(circa) – Alta 5 W

Potenza RF di Uscita ( circa) – Media 2 W

Potenza RF di Uscita (circa) – Bassa 0,5 W

Potenza RF di Uscita -(circa) – Bassa 0,05 W

Gamma di Frequenza – RX – VHF 136 – 174 MHz

Gamma di Frequenza – RX – UHF 410 – 470 MHz

Gamma di Frequenza – Sub Banda-B RX: 0.1 – 76, 76 – 108 MHz (WFM)

108 – 524 MHz

Gamma di Frequenza – TX – VHF 144 – 146 MHz

Gamma di Frequenza – TX – UHF 430 – 440 MHz

Modalità TX: F3E, F2D, F1D, F7W

RX: F3E, F2D, F1D, F7W, J3E, A3E, A1A

Tolleranza Frequenza +/- 2.0 ppm

13,8 V DC-in Si, (use PG-2W or PG-3J)

Impedenza di Antenna – 50 Ohm Si

Impedenza Microfonica 2 kOhm

Temperatura Operativa -10 °C a +50 °C con batteria standard

Tensione di funzionamento DC-IN: DC 11.0 – 15.9 V (STD: DC 13.8 V)

BATT: DC 6.0 – 9.6 V (STD: DC 7.4 V)

Circuito Ricevitore F3E, F2D, F1D, F7W: Double Super Heterodyne

J3E, A3E, A1A: Triple Super Heterodyne

Frequenza Intermedia del Ricevitore – A-band – 1st IF 57.15 MHz

Frequenza Intermedia del Ricevitore – A-band – 2nd IF 450 kHz

Frequenza Intermedia del Ricevitore – B-band – 1st IF 58.05 MHz

Frequenza Intermedia del Ricevitore – B-band – 2nd IF 450 kHz

Receiver Intermediate Frequency – Band-B – 3rd IF J3E, A3E, A1A: 10.8 kHz

Sensibilità del ricevitore – Bande SUB & Principali Amateur Band

FM 12 dB SINAD

FM / NFM 144 MHz Band-A: 0.18 / 0.22 uV

FM / NFM 144 MHz Band-B: 0.19 / 0.24 uV

FM / NFM 430 MHz Band-A: 0.18 / 0.22 uV

FM / NFM 430 MHz Band-A: 0.20 / 0.25 uV

DV PN9 / GMSK 4.8 kbps, BER 1% 144 MHz Band-A: 0.20 uV / 0.22 uV

DV PN9 / GMSK 4.8 kbps, BER 1% 430 MHz Band-B: 0.22 uV / 0.24 uV

SSB 10 dB S/N Band-A: 0.16 uV

AM 10 dB S/N Band-B: 0.50 uV

Receiver Squelch Band-A: 0.18 uV

Band-B: 0.25uV

Receiver Spurious Rejection 144 MHz – Band-A: 50 dB or more

430 MHZ – Band-A: 50 dB or more

144 MHz – Band-B: 45 dB or more

430 MHz – Band-B: 40 dB or more

Receiver IF Rejection Band-A: 60 dB or more

Band-B: 55 dB or more

Receiver Channel Selectivity -6 dB: 12 kHz or more

-50 dB: 30 kHz or less

Receiver Audio Output 7.4 V, 10% Dist.

400 mW or more / 8 Ohm

Massima Deviazione di Frequenza del Trasmettitore FM: +/- 5.0 kHz

Modulazione Trasmettitore FM: Reactance Modulation

DV: GMSK Reactance Modulation

Transmitter Modulation Deviation FM: +/- 5.0 kHz

NFM: +/- 2.5 kHz

Transmitter Spurious Emissions HI / MID: -60 dBc or less

L: -50 dBc or less

EL: -40 dBc or less

Dimensioni W x H x D

with KNB-75L: 56.0 x 119.8 x 33.9 mm

with KNB-74L: 56.0 x 119.8 x 29.3 mm

with KBP-9: 56.0 x 119.8 x 36.0 mm

– Projections not included –

Weight (with battery) with KNB-75L: 345 g (w/ antenna, belt clip)

with KNB-74L: 315 g (w/ antenna, belt clip)

with KBP-9: 360 g (w/ antenna, belt clip, AAAx6 battery)

Caratteristiche APRS

Avviso su chiamata speciale Si

Data Output APRS Si, , to a PC via the USB Port or Bluetooth

Messaggio di risposta automatica Si

Algoritmo Decay Si

Memoria Messaggi Si, 100 Messaggi

New-N Paradigma Si

Uscita Packet Data Si, Yes, to a PC via the USB Port or Bluetooth

Pathing Proporzionale Si

Funzione QSY Si

Ricevuto dati a pacchetto Pop-up Si

Relay Path Display Si

SmartBeaconing ™ Si

State/Section /Region Pathing Si

Lista Stazioni Memorie Si, Elenca fino a 100 stazioni, con opzioni di filtro e ordinamento

TX Object, Item Packet Si

Frasi Utente Si

Notifiche messaggio Visibile Si

D-STAR Features

DV Mode Si

DV Fast Mode Si, , USB Interface or Bluetooth

DR Mode Si

Communication Mode Si

Communication Mode – Direct Si

Communication Mode – Single Repeater Si

Communication Mode – Zone Si

Communication Mode – Gateway Si

Communication Mode – Refrector Si

Repeater List, Import/Export Si

Repeater Information Si

Callsign List, Import/Export Si

Near Repeater Stattion Select/Scan Si

Access Repeater Select Si

Gateway Route Select Si

Select TO Station Si

TX Message Si

GPS TX Mode Si

GPS Sentense TX Select Si

GPS Auto TX for Target Station Si

Detect FM on DV Mode Si

RX Popup Message Si

Direct Reply Si

Standby Beep Si

Code SQ Si

Auto Reply Si

Auto Reply Voice Select Si

EMR Si

RX History Si

TX History Si

Late Entry Receive Si

Packet Loss Display Si

D-STAR RX AFC Si

Digital Monitor (MONI Key) Si

Car Chank Display Si

Standards Applicabili

IP54 Si

IP55 Si
